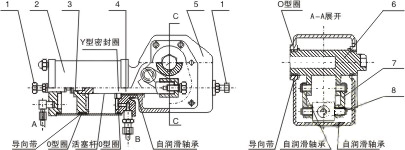

ZSQ气动单作用执行机构是控制阀门开关的动力源。它与定位器或限位开关、电磁阀配套使用，可实现过程开、关控制。关控制。气动执行机构采用压缩空气作动力源，通过活塞的往复带动曲臂进行回转，达到使阀门自动启闭。特别适用于造纸行业。ZSQ气动单作用执行机构结构特点及工作原理ZSQ气动单作用执行机构主要有气缸体、活塞、气缸轴、箱体、曲臂、连杆等等组成。当压缩空气从气口A进入缸活塞时，使活塞(3)推动活塞杆(4)向右移动，再通过连杆(7)带动曲臂(6)作逆时针方向旋转90度；反之当压缩空气从气口B进入气拒贿活塞时，使活塞(3)推动活塞杆(4)向左移动，再通过连杆(7)带动曲臂(6)作顺时针旋转90度。可以从两端调整微量角度(±50),松动螺母拧动调节螺栓(1)调整到所需角度，锁紧螺母。
ZSQ气动单作用执行机构；气动执行机构采用活塞式气缸及曲臂转换结构，具有输出力矩大、体积小，采用全密封防水设计，防护等级高；所有滑动部件采用进口边界轴承，氟碳导向带，保持最小摩擦力，并有效地抵搞磨损；箱体采用刚性铸钢或铝合金镜面气缸，无油润滑，摩擦系数小，耐腐蚀，具有超强的耐磨性和可靠性；可选择旋转方向顺时针旋转或逆时针旋转；两端调节螺丝可调节旋转角，可调节角度范围为-5度～＋5度；根据用户要求可提供单作用弹簧复位执行机构。
