详细内容：3610RXB电子式执行器结构特点和应用范围
R系列角行程电子式电动执行器，是以220V交流单相电源作为驱动电源，接受来自计算机、调节器或操作器的4～20mA d. c., 或者 1～5V d. c. 控制信号来运转的全电子式执行机构。机内有伺服系统，无需另配伺服放大器；关键部件“控制器”采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高、防潮、防震；采用底座、曲柄方式安装时，曲柄零点的位置可在0～360℃内任意确定，此外，执行器具有过载保护、温度保护及力矩开关保护三项保护功能。其控制精度高，是具有高可靠性的产品，可与各种角行程调节机构组合成角行程电动调节阀。
3610RXB电子式执行器 型号
|
类型 |
型号 |
输出力矩N·m |
动作时间S/90° |
最大转角 |
|
普通型 |
3610RSA-02 |
20 |
8.5 |
90° |
|
3610RSA-05 |
50 |
17 |
|
3610RSB-10 |
100 |
18 |
|
3610RSB-20 |
200 |
36 |
|
3610RSC-30 |
300 |
24 |
|
3610RSC-50 |
500 |
42 |
|
3610RSC-60 |
600 |
48 |
|
3610RSD-100 |
1000 |
30 |
|
3610RSD-150 |
1500 |
42 |
|
隔爆型 |
3610RXB-10 |
100 |
18 |
|
3610RXB-20 |
200 |
36 |
3610RXB电子式执行器技术参数和性能指标
3610RXB电子式执行器执行器主要技术参数
|
电源 |
220±10%a.c. 50Hz |
开度信号 |
4-20mA d.c. |
|
驱动电机 |
交流可逆流单相齿轮减速电机 |
控制限位开关 |
开侧、闭侧 |
|
控制信号 |
4-20mA d.c.,1-5Vd.c. |
保护等级 |
Ip55 |
|
转角检测 |
精密导电塑料电位器 |
安装形式 |
任意 |
|
耗电功率 |
A型 |
50VA |
安装形式 |
2-PF1/2（普通A、B、C型）
2-PF3/4（防爆型、普通D型） |
|
B型 |
150VA |
配线 |
信号线屏蔽并与电源线隔离 |
|
C型 |
220VA |
防爆标志 |
ExdⅡBT4 |
|
D型 |
350VA |
允许环境温度℃ |
普通型不带空间加热器和防爆型 |
-10～+60 |
|
带空间加热器 |
-35～+60 |
|
分辨率 |
<0.4% |
环境气体 |
无腐蚀性气体 |
|
调整范围 |
零点 |
±25% |
允许振动 |
1.5G以下 |
|
转角 |
20%～100% |
相对温度 |
普通型95%以下,防爆型45%～85% |
3610RXB电子式执行器性能指标
|
项目 |
指标值 |
|
基本误差% |
±1.0 |
|
回差% |
1.0 |
|
死区% |
0.8～1.0 可调到0.4 |
|
分辨率% |
＜0.4 |
|
调节范围 |
零点±25&，行程2%～100% |
3610RXB电子式执行器外形尺寸

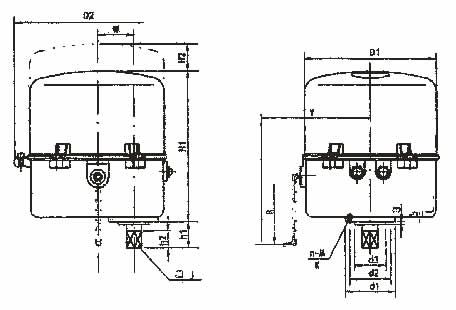

3610RXB电子式执行器外形尺寸图
|
型号 |
D1 |
D2 |
H1 |
H2 |
h1 |
h2 |
d1 |
d2 |
d3(区） |
□J |
K |
n |
M |
W |
Y |
R |
重量kg |
|
3610RSA |
225 |
260 |
185 |
120 |
65 |
30 |
90 |
70 |
55 |
□16 |
12 |
4 |
M8 |
56 |
200 |
φ160 |
7 |
|
3610RSB |
225 |
290 |
225 |
155 |
65 |
30 |
90 |
70 |
55 |
□21 |
12 |
8 |
M8 |
68 |
225 |
φ320 |
12 |
|
3610RXB |
270 |
310 |
275 |
175 |
65 |
30 |
90 |
70 |
55 |
□21 |
12 |
8 |
M8 |
68 |
265 |
φ320 |
21 |
|
3610RSC |
335 |
380 |
265 |
165 |
85 |
35 |
125 |
102 |
70 |
□32 |
18 |
4 |
M10 |
80 |
260 |
φ320 |
42 |
|
3610RSD |
470 |
520 |
390 |
120 |
85 |
50 |
150 |
125 |
85 |
□41 |
24 |
4 |
M12 |
65 |
365 |
φ400 |
150 |
注：表中H2是拆卸护罩所必须的尺寸，R是手动操作所必须的尺寸，在设计安装时应予以考虑。
3610RXB电子式执行器支架配套表

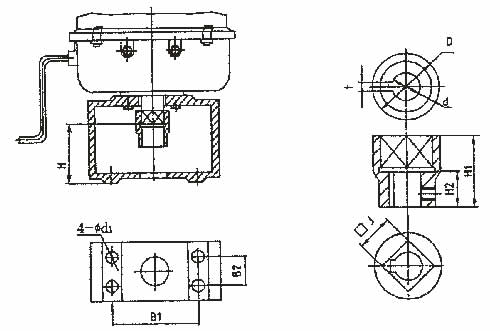

角行程执行器与蝶阀直接连接的支架和连接套如图所示，您在配套阀门时，应按阀门的允许
压差计算出推力并要保证执行器输出力大于阀门开关时所需的最大力，表中配套蝶阀口径仅供参
考。
|
型号 |
蝶阀口径 |
支架代号 |
H |
d |
B1 |
B2 |
d1 |
t |
H1 |
H2 |
D |
□J |
|
RSA-05 |
50-100 |
RA1 |
62 |
φ14 |
75 |
34 |
φ12 |
4 |
43 |
20 |
φ32 |
16 |
|
RSA-05
RSB-10、20 |
125-200 |
RB2 |
62 |
φ18 |
110 |
34 |
φ12 |
6 |
50 |
25 |
φ32 |
16 |
|
63 |
35 |
φ41 |
21 |
|
RSB-10、20 |
250-350 |
RB3 |
70 |
φ24 |
130 |
40 |
φ14 |
6 |
63 |
35 |
φ43 |
21 |
|
RSC-30 |
250-350 |
RC3 |
70 |
φ24 |
130 |
40 |
φ14 |
6 |
72 |
35 |
φ60 |
32 |
|
RSC-30、50、60 |
400-500 |
RC4 |
78 |
φ30 |
150 |
60 |
φ18 |
8 |
78 |
40 |
φ78 |
32 |

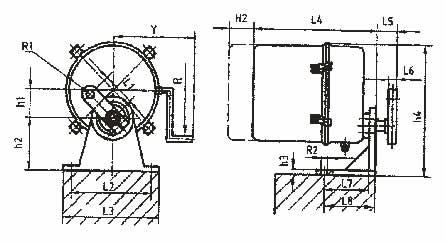

3610RXB电子式执行器外形尺寸图
|
型号 |
h1 |
h2 |
h3 |
h4 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
R |
R1 |
R2 |
H2 |
Y |
重量kg |
|
3610RSA |
56 |
120 |
15 |
289 |
100 |
220 |
250 |
200 |
50 |
21 |
100 |
130 |
φ160 |
φ16 |
4-φ13 |
135 |
200 |
14 |
|
3610RSB |
68 |
120 |
15 |
316 |
120 |
220 |
250 |
240 |
50 |
21 |
100 |
130 |
φ160 |
φ16 |
4-φ13 |
135 |
225 |
21 |

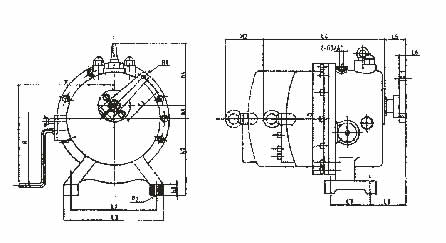

3610RXB电子式执行器带底座、曲柄安装方式尺寸图
|
型号 |
h1 |
h2 |
h3 |
h4 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
R |
R1 |
R2 |
H2 |
重量kg |
|
3610RSC |
80 |
190 |
20 |
358 |
260 |
150 |
320 |
380 |
295 |
55 |
23 |
180 |
220 |
335 |
415 |
φ320 |
φ18 |
4-φ14 |
165 |
64 |
3610RXB电子式执行器带底座、曲柄安装方式尺寸图
|
型号 |
h1 |
h2 |
h3 |
h4 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
R |
R1 |
R2 |
H2 |
D |
重量kg |
|
3610RSD |
80 |
305 |
45 |
310 |
365 |
170 |
390 |
464 |
390 |
85 |
25 |
180 |
121 |
φ320 |
φ18 |
4-φ14 |
285 |
470 |
165 |
3610RXB电子式执行器 订货须知
订货时应详细说明以下条件：
更多调节阀附件的相关产品：
