ZAZPF46电动调节衬氟调节阀

ZAZPF46电动调节衬氟调节阀，是DDZ电动单元组合仪表中的执行机构，是生产过程自动调节系统中的重要环节之一。它以电能为动力，接受统一的标准信号，将此转弯与\输入信号相对应的上下位移，自动地操纵阀门的开启度。从而实现对压力、温度、流量、液位等参数的调节。由于阀的内腔和阀内件均衬聚全氟乙丙烯（F46）,又采用波纹管代替填料密封，因而适用于强腐蚀介质和有毒、易挥发气、液体介质，广泛用于化工、石化、冶金、医药等工业部门生产过程的自动调节和过程控制中。

ZAZPF46电动调节衬氟调节阀规格与技术参数

公称通径								20			25	32	40	50	65	80	100
阀座系数		3	4	5	6	7	8	10	15	20	26	32	40	50	65	82	102
额定流量系数		0.08	0.12	0.20	0.32	0.5	0.8	1.2	3.2	5.0	8.0	12	20	32	60	70	100
行程		10						10			16	16	25	25	40	40	40
配用电动执行机构型号及输出端推力		ZAZ-25（250） DKZ-1100（400） DKZ-210						DKZ-2100 (1000) DKZ-210			DKZ-3200 (2500) DKZ-310		DKZ-3300 (2500) DKZ-310		DKZ-4400 (6400) DKZ-410
公称压力		1 1.6
固有流量特性		直线						直线　等百分比≤％
防爆能力		普通型，防爆型　dⅡBT3
输入信号
输入电阻		4～20mA DC或0～10mA DC
输入通道		250(Ⅲ) 200(Ⅱ)
基本误差		3个隔离通道
回差		≤5％
死区		≤4％
位移速度		≤6％
额定流量系数误差		0.5mm/s或1.6mm/s
固有流量特性误差		≤±10％，当以C≤6.3时为≤15％
阻尼特性		各点相对应流量系数≤±10％
泄漏量		1×10-4Cv
电源电压		220V±10％ 50Hz
使用环境	伺服放大器	环境温度0～50℃　相对湿度≤80％
	电动调节阀	环境温度-25℃～+55℃　相对湿度≤90％
工作温度℃		-30℃～+200℃
材料	阀体	碳钢（WCB）　衬F46（FEP）
	阀座、阀芯	2Cr13 衬F46（FEP）哈氏合金　蒙乃尔
	波纹管	聚四氟乙烯（FTFE）　哈氏合金
适用介质		盐酸、硫酸、氢氟酸、碱及剧毒、易挥发等介质

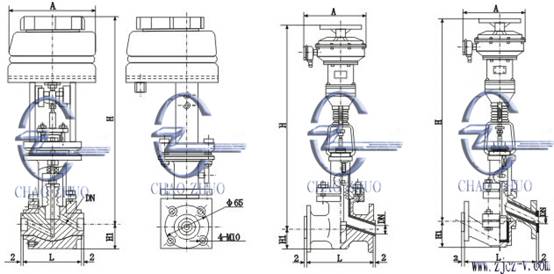

ZAZPF46电动调节衬氟调节阀外形尺寸

公称通径 DN	尺寸						重量(Kg)
	L	H1	H		A		重量(Kg)
	L	H1	防爆型	普通型	防爆型	普通型	防爆型	普通型
3/4"	120	50		394	340	100		11.2
20	180	65	738	603	340	200	49	29
25	185	70	772	612	340	200	51	33
32	200	80			340	200
40	220	79	809	649	340	200	55	37
50	250	85	823	663	340	200	60	42
65	275	100			340	235
80	300	150	1110	950	340	235	97	82
100	350	160	1114	980	340	235	106	92

ZAZPF46电动调节衬氟调节阀订货须知

订货时请注明：
1、ZAZPF46电动调节衬氟调节阀产品型号 2、ZAZPF46电动调节衬氟调节阀公称通径 3、ZAZPF46电动调节衬氟调节阀公称压力、4、ZAZPF46电动调节衬氟调节阀阀体材料　5、ZAZPF46电动调节衬氟调节阀工作温度　6、ZAZPF46电动调节衬氟调节阀额定流量系数Kv 7、ZAZPF46电动调节衬氟调节阀输入信号 8、ZAZPF46电动调节衬氟调节阀使用介质　9、ZAZPF46电动调节衬氟调节阀附件
