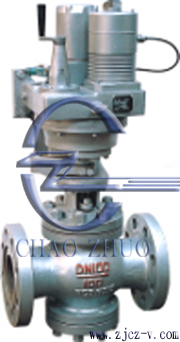

T940H电动给水回转调节阀
详细内容:

T940H电动给水回转调节阀概述:

1.电动回转式调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来改变过流面积,调节流量。配ZKJ型或其它型电动角行程执行器可实现遥控和自动控制。
2.电动回转式调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。3.电动回转式调节阀适用于公称压力:1.6-10MPa/cm2 、工作温度:T40H-40、≤425℃、T40H-100型≤425℃、适用于介质在水管道上,装于低、次中压、中压锅炉给水或高加疏水管道上,给水调节阀安装在锅炉给水管上,供调节给水流量,以满足锅炉和负荷运行的需要
T940H电动给水回转调节阀阀性能参数:

称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)

2.4

3.75

6.0

9.6

15.0

24

最高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

流量特性

线性或等百分比

渗漏量

GB10869-1989(Ⅰ级)

T940H电动给水回转调节阀零件材料:

零件名称

零件材料

阀体

WCB

阀盖 底盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

填料

柔性石墨

T940H电动给水回转调节阀流量系数:

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

2

4

4.5

5

14

15

16.5

51

52

80

105

150

225

360

480

630

800

T940H电动给水回转调节阀连接尺寸:

公称通径DN

外 形 尺 寸

L

H

H1

1.6/2.5MPa

4.0MPa

50

250

270

625

125

65

280

300

625

130

80

310

330

745

160

100

350

380

745

170

125

400

450

765

200

150

450

500

820

210

200

500

550

985

240

250

650

1055

290

300

800

1180

335

350

850

1260

375

400

900

1340

405

500

950

1570

465

公称通径DN

外 形 尺 寸

L

H

H1

4.0

10.0MPa

50

270

300

635

135

65

300

340

635

140

80

330

360

755

170

100

380

755

185

125

450

780

215

150

500

835

225

200

550

1005

260

250

650

1075

310

300

800

1200

355

350

850

1280

395

400

900

1360

435

500

950



1595

495

T940H电动给水回转调节阀订货说明:

1、①电动给水回转调节阀产品名称与型号②电动给水回转调节阀公称直径③电动给水回转调节阀阀体材质④电动给水回转调节阀公称压力⑤电动给水回转调节阀使用介质⑥电动给水回转调节阀连接方式⑦电动给水回转调节阀使用温度⑧电动给水回转调节阀是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
