详细内容：QZZ953W电动凸轮刀型闸阀 概述
QZZ953W电动凸轮刀型闸阀采用对夹式结构，体积小，重量轻。完全敞开的通道，可以防止介质在阀内沉积。新研制的U型密封圈，可以保证阀门的良好密封性。闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉、压板进行调整。
QZZ953W电动凸轮刀型闸阀特点
电动刀型闸阀具有体积小、重量轻、流阻小、安装维修方便。
本阀广泛应用在选矿、冶金、造纸、污水处理、石化，发电厂，给排水、排渣等工业部门。
QZZ953W电动凸轮刀型闸阀 工作原理和结构

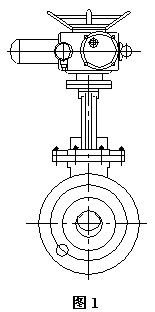

QZZ953W电动凸轮刀型闸阀由Z型多回转系列电动执行机构与刀型闸阀组合构成。（如图1）
Z型多回转系列电动执行机构适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、柱塞阀、水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的必不可少的驱动装置。结构由电动机、减速器、力矩控制器、开度指示器、手—电动切换机构、手轮及电气部分组成。当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，带动曲拐，使撞块产生角位移，从而压迫凸轮，使支架上抬。当输出力矩增大到整定转矩时，则支架上抬，直至微开关动作，切断电动机电源，使电机停转，从而实现对电动装置输出转矩的控制，达到保护阀门的目的。凸轮轴与输出盘同步转动，当凸轮轴转至预先设定的行程位置时，紧固在凸轮轴上的凸轮使微动开关动作，切断电动机电源，从而实现对电动装置行程的控制。
刀形闸阀按照口径不同制成暗杆和明杆两种形式。暗杆DN100～1600mm，明杆 DN50～900mm，全圆形的直流通道设计，不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，阀板有多个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移，能很好开闭。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。
QZZ953W电动凸轮刀型闸阀 技术参数和性能
QZZ953W电动凸轮刀型闸阀 阀体
阀体、填料函均为精密整体铸造，材质可根据用户需要选用硬质合金、不锈钢、304、316、316L、WCB等等。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。密封圈采用硬密封或 PTFE 增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。刀形浆闸阀内部可制成 V 形、三角形、五角形通道，以适应流体调节控制要求。
QZZ953W电动凸轮刀型闸阀外形尺寸
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
180 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
220 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
335 |
295 |
365 |
540 |
8×M20 |
360 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
360 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
400 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
400 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
400 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
530 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
530 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
600 |
|
800 |
190 |
1010 |
950 |
898 |
2000 |
24×M30 |
680 |
