D671X气动软密封衬胶蝶阀
详细内容:

D671X气动软密封衬胶蝶阀的概述

D671X气动软密封衬胶蝶阀中线软密封蝶阀是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动蝶阀既可作切断介质用,又可作调节介质的流量用。驱动装置根据用户要求,分别可采用手动、电动、气动等方式。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果。D671X气动软密封衬胶蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

D671X气动软密封衬胶蝶阀的特点

 1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
3、流量特性趋直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
6、密封件可更换,且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。

http://www.goepe.com/upload/product/1275119671.jpg



D671X气动软密封衬胶蝶阀技术规范

设计依据

GB

设计标准

GB12238

结构 长度

对夹式 连接

GB12221

对夹法兰尺寸

GB12221

试验和检验

JB/T9002

*注:系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

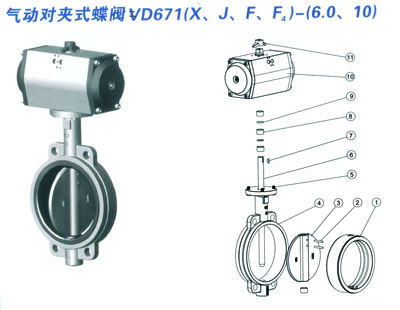

D671X气动软密封衬胶蝶阀主要零件材质表

序号

零件名称

材 质

Z

C

D

1

阀座

橡胶

橡胶

橡胶

2

圆锥销

45钢

45钢

不锈钢

3

蝶板

灰铸铁镀硬铬

碳钢或不锈钢

不锈钢

4

阀体

灰铸铁

碳钢

不锈钢

5

螺柱

35钢

碳钢

不锈钢

6

阀杆

45钢

不锈钢

不锈钢

7

键 Key

45钢

45钢

不锈钢

8

衬套

铜基粉末冶金

铜基粉末冶金

铜基粉末冶金

9

O形圈

橡胶

橡胶

橡胶

10

气动装置







11

位置指示器

塑料

塑料

塑料

注:系列蝶阀主要零部件及密封圈的材质可根据实际工况条或用户。

http://www.goepe.com/upload/product/1275119907.jpg

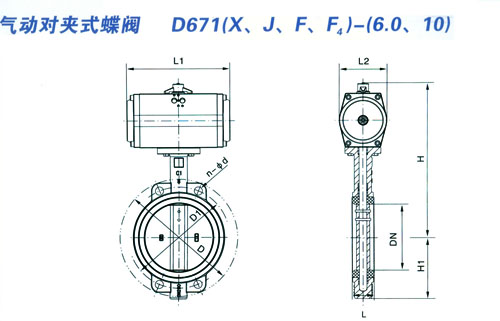

D671X气动软密封衬胶蝶阀主要外形及连接尺寸 D671(X、J、F、F4)-6.0、1D(0.6、1.0MPa)

公称通径 DN

外形尺寸

连接尺寸

执行器型号 *

L

L1

L2

H

H1

D

D1

n-φd

50

43

164/214

75/91

263/291

80

165

125

4-φ18

GTD65/GTE80

65

46

164/214

75/91

277/305

89

185

145

4-φ18

GTD65/GTE80

80

46

164/214

75/91

283/311

95

200

160

8-φ18

GTD65/GTE80

100

52

190/246

91/101

330/340

114

220

180

8-φ18

GTD80/GTE90

125

56

210/295

101/112

353/369

127

250

210

8-φ18

GTD90/GTE100

150

56

247/398

112/139

382/408

139

285

240

8-φ22

GTD100/GTE125

200

60

308/478

139/176

442/493

175

340

295

8-φ22

GTD125/GTE160

250

68

378/562

176/206

525/574

203

395

350

12-φ22

GTD160/GTE190

300

78

432/728

206/228

619/642

242

445

400

12-φ22

GTD190/GTE210

350

78

524/928

228/275

673/720

267

505

460

16-φ22

GTD210/GTE255

400

102

524/1033

228/324

705/800

309

565

515

16-φ22

GTD210/GTE300

450

114

648/1129

275/380

774/880

328

615

565

20-φ26

GTD255/GTE350

500

127

715/1430

324/425

880/905

361

670

620

20-φ26

GTD300/AW20S

600

154

795/1845

380/527

1020/1089

459

780

725

20-φ30

GTD350/AW28S

700

165

795/1845

280/527

1082/1151

520

895

840

24-φ30

GTD350/AW28S

800

190

1380/2605

527/440

1199/1112

591

1015

950

24-φ33

AW28/AW35S

注:数据分别是气动执行器双作用式,单作用式(弹簧复位)。
