D671J气动调节对夹衬胶蝶阀
详细内容:

D671J气动调节对夹衬胶蝶阀概述:

气动衬胶蝶阀广泛适用于油品、化工、冶金、造纸、电办、矿业,印染、日用化,等行业的流体自动控制或调节控制,与自动化气动仪表配套使用。

D671J气动调节对夹衬胶蝶阀详细说明:

气动衬胶蝶阀结构特点为:
气动执行器:采用新型系列AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式(弹簧复位);参考本公司气动执行器样本。
中线弹性密封:密封材料分橡胶和氟塑料或全衬橡胶和氟塑料,弹性阀座配高精度蝶板确保零泄漏,阀杆底、中、上部配有衬套,用于支撑和旋转滑动,保持最小磨擦力。产品重量轻,体积小,启闭迅速。
三偏心结构密封:阀座密封材料分金属密封和氟塑料密封。金属密封蝶阀有弹性密封圈阀座与多层复合蝶板,三维偏心密封结构启闭磨檫小,密封性能可靠,抗磨损耐高温,具有自定心作用,泄漏最小,使用寿命长。产品结构合理重量轻,体积小,安装尺寸小,操作简便,启闭迅速,是目前发展最快适用最广泛的流体控制阀门。
F4 全衬里聚四氟乙烯 -40 ~ 160
D671J气动调节对夹衬胶蝶阀附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

D671J气动调节对夹衬胶蝶阀产品性能规范

压 力 等 级

公称压力 PN (Mpa)

磅级(Class)

0.6

1.0

1.6

2.5

4.0

6.4

10.0

150

300

400

600

试验
压力(Mpa)

壳体试验

0.9

1.5

2.4

3.75

6.0

9.6

15.0

3.03

7.5

10.2

15.0

密封试验

0.66

1.1

1.76

2.75

4.4

7.04

11.0

2.2

5.5

7.48

11.0

气密封

0.6 (Mpa)

适用介质

阀 体 材 质

C

P

R

水、蒸汽、油品、液化气等

硝酸类腐蚀性介质等

醋酸类腐蚀性介质等

D671J气动调节对夹衬胶蝶阀阀座密封材料温度额定值

代 号

材 料

适用温度 ( ℃ )

H

合金钢304、316

-30 ~ 425

F

增强聚四氟乙烯

-40 ~ 180

X

丁睛橡胶

-12 ~ 82

乙丙橡胶

-35 ~ 110

食品级乙丙胶

-35 ~ 110

氟橡胶

-12 ~ 135

J

全衬里丁睛橡胶

-12 ~ 82

F4

全衬里聚四氟乙烯

-40 ~ 160

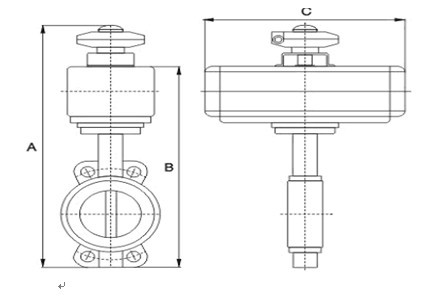

规格

A

B

C

DN50

379

368

141

DN65

417

307

159

DN80

442

332

159

DN100

489

379

211

DN125

556

446

248

DN150

581

471

269

DN200

668

558

315

DN250

777

667

409

DN300

853

743

438

DN350

941

831

487

DN400

1083

973

621

DN450

1152

1042

621

DN500

1241

1131

684

DN600

1541

1431

876
