ZMAN气动薄膜双座调节阀
详细内容:

ZMAN气动薄膜双座调节阀概述

ZMAN气动薄膜双座调节阀,由气动薄膜多弹簧执行机构和双座阀组成。用新型ZHA 多弹簧执行机构代替老式ZMA 执行机构,具有高度低、重量轻、安装维修简便等优点。双座阀有上、下两个阀芯球,流体作用在上、下阀芯上的推力,其方向相反而大小接近,不平衡力很小,允许压差大,额定流量系数比同口径的单座阀大,但该阀的泄漏较单座阀大。适用于对泄露量要求不严格,阀前后压差较大的干净介质场合。

ZMAN气动薄膜双座调节阀阀体

型    式:直通双座铸造球型阀

公称通径:25、32、40、50、65、80、100、125、150、200、250、300mm

公称压力: PN1.6、4.0、6.4MPa

法兰连接: JB/T79.1-94、79.2-94等

材    料: 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

上 阀 盖:标准型-17~+230℃、散热型+230~+450℃、波纹管密封-40~+350℃

压盖型式: 螺栓压紧式

填    料: V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

ZMAN气动薄膜双座调节阀阀内组件

阀芯型式:双座柱塞型阀芯

流量特性:等百分比特性和线性特性

材    料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐蚀合金等。

ZMAN气动薄膜双座调节阀执行机构

型     式

ZHA/B多弹簧簿膜执行机构

型     号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面积cm2

350

350

560

900

1400

行 程mm

10、16

25

40

40、60

100

弹簧范围 KPa

20~100(标准)、20-60、60-100、40-200、80-240

膜片材料

丁青橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140~400KPa

气源接口

RC1/4"

环境温度

-30~+70℃

ZMAN气动薄膜双座调节阀阀作用型式

气关式 —失气时阀位开;气开式 —失气时阀位关 (B) (FO) (K) (FC)

ZMAN气动薄膜双座调节阀附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

ZMAN气动薄膜双座调节阀额定流量系数Kv、额定行程、配用执行机构型号

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Kv

10

16

25

40

72

100

160

250

400

630

1000

1600

额定行程L(mm)

16

25

40

60

100

配用执行机构型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

ZMAN气动薄膜双座调节阀结构图

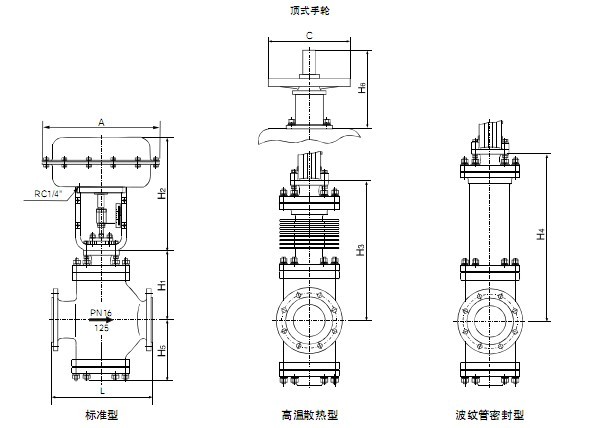

ZMAN气动薄膜双座调节阀外形尺寸http://imgeditor.chem17.com/MTEditor/20111104/634560174571368750.jpg

公 称 通 径

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/40

185

200

220

250

275

300

350

410

450

550

640

720

PN64

200

210

235

265

295

320

370

440

475

570

670

750

A

285

285

285

285

360

360

360

470

470

470

580

580

H1

PN16/40

155

175

180

200

235

250

269

330

350

420





PN64

165

175

185

205

245

255

270

335

365

430





H2

298

298

298

298

380

380

380

510

510

510





H3

PN16/40

235

247

256

268

364

384

394

465

470

540





PN64

245

265

268

278

381

390

400

470

485

540





H4

PN16/40

364

425

430

445

660

680

690

740

748

780





PN64

364

425

435

450

665

690

700

750

750

795





H5

120

120

140

145

190

210

220

270

280

320

440

475

C

220

220

220

220

270

270

270

320

320

320





H6

180

180

180

180

236

236

236

310

310

310





重量(kg)

PN16/40

26

28

37

43

67

71

88

136

168

260





PN64

30

35

47

58

84

88

109

179

202

305





ZMAN气动薄膜双座调节阀订货须知

1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质

6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
