ZJHT气动薄膜调节隔膜阀
详细内容:

ZJHT气动薄膜调节隔膜阀 简介

ZJHT气动薄膜调节隔膜阀(简称气动隔膜阀)采用隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),阀体流路简单、阻力小额定流量系数大、阀门关时内外泄漏量为零,可覆盖防腐层,特别适合于剧毒、腐蚀性介质或不允许污染介质的调节。
安装、使用注意事项
1、气动隔膜阀应垂直安装于管道上, 体积重量较大的以及使用在振动场合时应加支承和夹固。
2、气动隔膜阀一般应设有旁通管路, 以便在隔膜发生故障或维修时能转换成旁路操作, 使生产过程正常进行, 在一般不重要场合, 装设手轮机构后可以省略旁通管路, 以进行手动操作, 同时可限制阀门开度, 当手轮机构停止使用时, 应恢复到原空档位置, 以利于自控系统的正常进行。
3、清洗管道时, 调节应处于最大开度, 以便排除管道内污物。
4、如阀体衬有防腐层, 安装在管道上时,应采用耐腐蚀软垫, 并注意不使阀体法兰密封面受损。
5、对隔膜及衬里应定期检查, 防止因腐蚀和破裂而损坏其它零件和造成事故.

ZJHT气动薄膜调节隔膜阀主要参数

公称通径mm

15

20

25

40

50

65

80

100

150

200

公称压力MPa

0.6 10

行程mm

10

16

25

40

60

流量特性

近似快开型

介质温度℃

-15~200(常温型)、-40~+250、-40~+450(中温型)、-100~+200(低温型)

法兰形式

法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式

阀体材质

PN
(MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

可调比R

30:1

气源接头

M16×1.5



公称通径(mm)

配用执行机构号

主要技术参数

薄膜有效面积(cm2)

行程(mm)

额定流量系数Kv值

15

ZMA(B)-2

280

10

8

20

12

25

16

32

ZMA(B)-3

400

16

28

40

60

50

25

68

65

ZMA(B)-4

630

90

80

40

160

100

300

ZJHT气动薄膜调节隔膜阀性能

项目

技术指标

不带定位器

带定位器

基本误差%

±10

±1.5

回差%

8

1.5

死区%

6

0.6

允许泄漏量

衬里材料为聚三氟乙烯隔膜材料
为:氯丁橡胶,氟橡胶

10-4×阀额定容量

无衬里材料为,隔膜材料为:氯
丁橡胶,氟橡胶

5×10-6×阀额定容量

可配附件

电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构

额定流量系数Kv偏差%

±20



公称通径DN(mm)

15

20

25

32

40

50

65

80

100

额定流量系数Kv

8

12

16

28

60

67

90

160

300

公称压力(MPa)

1.0

配用执行机构型号

ZMA(B)-2

ZMA(B)-3

ZMA(B)-4

关闭时
允许最
大压力
MPa





MPa

P2=0

120

0.9

0.9

0.40

0.40

0.30

0.2

0.2

0.1

0.05

140

1.0

1.0

0.80

0.80

0.60

0.4

0.4

0.2

0.10

P1=P2

120

0.45

0.45

0.20

0.20

0.15

0.1

0.1

0.05

0.02

140

0.9

0.9

0.40

0.40

0.30

0.2

0.2

0.1

0.05

ZJHT气动薄膜调节隔膜阀主要材料

阀体材料

衬里材料

隔膜材料

使用温度

适用场合

铸铁HT200

氯丁橡胶

0~65℃

无腐蚀性介质,水及研磨剂,泥浆类介质

铸铁HT200

聚三氟氯乙烯

氟橡胶

-15~150℃

强酸、强碱、强氧化剂和一般有机溶剂,不适于泥浆介质

铸不锈钢
ZG1Cr18Niti

氟橡胶

-20~200℃

一般酸、碱有机溶剂等介质

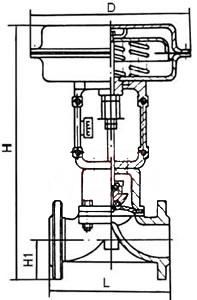

ZJHT气动薄膜调节隔膜阀外形尺寸

http://www.polovovalve.com/cp/52005491.jpg

ZJHT气动薄膜调节隔膜阀尺寸数据

公称通径
DN(mm)

外形安装尺寸

A

H

H1

L

ZMAT型

ZMBT型

15

280

479

532

47.5

140

20

479

532

52.5

145

25

479

532

57.5

155

32

325

538

617

67.5

165

40

553

632

72.5

190

50

562

641

80

210

65

410

754

855

90

240

80

100%

876

97.5

270

100

857

958

107.5

335

注:法兰按JB78-59《铸铁法兰》标准选定

ZJHT气动薄膜调节隔膜阀订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.信号压力、弹簧范围,4.流量特性,
5.阀的开关型式,6.阀体、隔膜材料,7.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
