ZMAM气动套筒调节阀
详细内容:

ZMAM气动套筒调节阀产品概述:
ZMAM气动套筒调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它广泛应用于石化、轻纺等行业中一般流体介质和工艺条件且安装空间紧凑的自动控制系统
本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下:
1、采用平衡型阀芯,不平衡力小,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。
3、比普通单双座调节阀噪声降低10dB左右。
4、结构简单,装拆维修方便。

ZMAM气动套筒调节阀主要技术性能指标

项目

指标值

基本误差%

不带定位器

±5.0

带定位器

±1.0

回差%

不带定位器

3.0

带定位器

1.0

死区%

不带定位器

3.0

带定位器

0.4

允许泄漏量L/h

1×10-3×阀额定容量

ZMAM气动套筒调节阀规格与技术参数

公称通径mm

20

25

40

50

65

80

100

150

200

250

300

350

400

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

可与本公司
商洽生产

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力MPa

0.6 1.6 4.0 6.4

行程mm

10

16

25

40

60

100





流量特性

直线、等百分比、快开型

介质温度℃

-15~200(常温型)、-40~+250、-40~+450(中温型)、-100~+200(低温型)

法兰尺寸

铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79

法兰形式

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体材质

PN
(MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀体型式

直通单座铸造球型阀

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上阀盖形式

普通式(常温型)、热片式(中温型)、低温型

可配附件

定位器 手轮 电/气转换器 空气过滤减压器

可调比R

30:1

气源接头

M16×1.5

ZMAM气动套筒调节阀执行机构主要技术参数

型 号

ZHA(B)-1

ZHA(B)-2

ZHA(B)-3

ZHA(B)-4

ZHA(B)-5

ZHA(B)-6

有效面积cm2

200

280

400

630

1000

1600

行 程mm

10

16

25

40

60

1000

弹簧范围KPa

20~100(标准);40~200;80~240;20~60;60~100

ZMAM气动套筒调节阀允许压差

供气压力
MPa

弹簧压力
KPa

公称通径

20

20

20

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

0.14

20-100

允许压差MPa

5.3

3.7

2.3

1.3

0.8

0.5

0.5

0.3

0.25

0.2

0.12

0.12

0.08

0.05

0.05

0.035

0.24

40-200

6.4

6.4

5.5

3.1

1.8

1.2

1.1

0.7

0.65

0.45

0.18

0.18

0.10

0.10

0.10

0.07

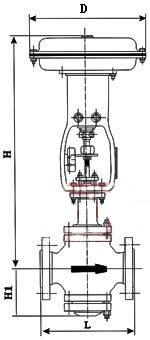

ZMAM气动套筒调节阀外形尺寸

DN

D

PN(MPa)

H

H1

http://www.gkong.com/Editor/UploadFiles/products02/200985114035571.jpg

1.6

4.0

6.4

常 温型

中温型

25

280

185

190

200

685

835

115

32

280

200

210

210

696

847

120

40

325

220

230

235

754

905

130

50

325

250

255

265

784

935

145

65

410

275

285

295

1065

1219

180

80

410

300

310

320

1076

1239

195

100

410

350

355

370

1085

1248

200

125

495

410

425

440

1286

1498

245

150

495

450

460

475

1306

1518

255

200

495

550

560

570

1381

1593

275

250

620

670

740

752

1455

1645

380

300

620

770

803

819

1510

1690

430

ZMAM气动套筒调节阀主要零件材料温度范围

零件名称

材料

温度范围

阀 体
上阀盖

HT200

-20~200℃

ZG230-450

-40~450℃

ZG1Cr18Ni9Ti

-250~550℃

阀芯、阀座、阀杆

1Cr18Ni9

-250~550℃

上下膜片

A3钢板

支架、顶盖

HT200

压缩弹簧

60Si2Mn

波纹薄膜

5806胶夹480D尼龙66网眼布

填 料

聚四氟乙烯

-40~200℃

碳纤维

-120~350℃

柔性石墨

-40~600℃
