G46J直通式衬胶隔膜阀
详细内容:

G46J直通式衬胶隔膜阀用途

G46J直通式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)。压力等级:PN(MPa) 0.6 1.0 1.6

G46J直通式衬胶隔膜阀材料

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢
手轮:铸铁

G46J直通式衬胶隔膜阀测试

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

G46J直通式衬胶隔膜阀结构特点

直通式隔膜阀是一种特殊形式的截断阀:
1.弹性密封的开闭件,确保没有内漏;
2.流线型的流道,使得压力损失小;
3.没有填料函,因此没有外漏;
4.阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5.隔膜可更换,维护费用低;
6.衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。

G46J直通式衬胶隔膜阀技术规范

计规范

结构长度

连接法兰

试验与检验

产品标识

供货规范

GB/T  12239

GB/T 12221/BS5156

JB/T78 BS4504

GB/T  13927

BS 12220

JB/T  7928

G46J直通式衬胶隔膜阀主要零部件材料

序号



零件名称



灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

PL

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣/阀杆

HT250

1Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

衬里/阀座

天然胶(Natural rubber)、丁基胶(Isobutylene-isoprene rubber)、PTFE(F4)、FEP(F46)

4

隔膜

橡胶、氟塑料 Rubber, fluoro plastic

5

手轮

HT250

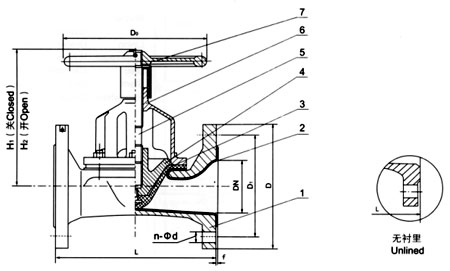

G46J直通式衬胶隔膜阀主要尺寸及重量

公称压力

工作压力

通径

L

D

D1

N-φd

F

H1

H2

D0

重量

mm

inch













0.6







0.6

20

3/4

117

105

75

4-14

2

150

150

120



25

1

127

115

85

4-14

2

150

150

120

3.5

32

11/4

146

140

100

4-18

2

152

152

120

5

40

11/2

159

150

110

4-18

2

152

152

120

6

50

2

190

165

125

4-18

2

163

163

230

8.5

65

21/2

216

185

145

4-18

2

205

205

230

16

80

3

254

200

160

8-18

2

220

220

280

22

100

4

305

220

180

8-18

3

262

262

280

32



0.6

125

5

356

250

210

8-18

3

290

290

368

43.5

150

6

406

285

240

8-22

3

368

368

483

65

200

8

521

340

295

8-22

3

410

410

483

112.5



0.4

250

10

635

395

350

12-22

5

479

479

560

192.5

300

12

749

445

400

12-22

5

550

550

560

296

350

14

787

505

460

16-22

5

550

550

640

3.5

.025

400

16

914

565

515

16-26

5





120
