铸铁滑阀
详细内容:

铸铁滑阀概述

滑阀可安装于各种水池或水井的管道上,功能同于铸铁镶铜闸门,滑阀为手动操作,单向受压,密封材质为铜合金,耐磨,面滑,开启时有指针指示,直觉好。

http://www.rigao-valve.com/taobataoba.net.img/tp/taobataoba.net.dba723cbe257e12f.jpg

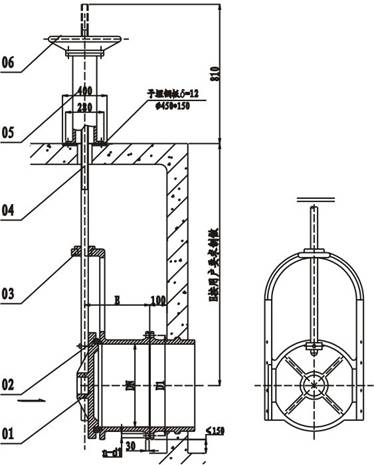

铸铁滑阀外形及连接尺寸表

尺寸

规格

D0

DN

D1

D3

H

H0

H1

H2

E

d

n-d1

HF300

Φ300

Φ440

Φ400

Φ290

1500~5000

1380

885

865

242

Φ42

12-Φ23

HF400

Φ400

Φ565

Φ515

Φ290

1500~5000

1480

885

1065

254

Φ42

16-Φ26

HF600

Φ600

Φ780

Φ725

Φ290

1500~5000

1680

885

1490

295

Φ42

20-Φ30

HF800

Φ800

Φ1010

Φ950

Φ300

2000~5000

2030

905

2225

400

Φ60

24-Φ34

HF1000

Φ1000

Φ1220

Φ1600

Φ300

2000~5000

2330

905

2305

345

Φ70

28-Φ34

HF1200

Φ1200

Φ1450

Φ1380

Φ300

2000~5000

2430

905

2595

355

Φ70

32-Φ41

铸铁滑阀订货须知

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
