F43X手动扇形盲板阀
详细内容:

F43X手动扇形盲板阀概念

F43X型手动扇形盲板阀左阀体、右阀体、中阀体、连接螺杆组成。用板手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用阀板上盲板和通孔的位置变换达到阀门的启闭目的。具有结构简单、重量轻、性能可靠操作方便等特点。

F43X手动扇形盲板阀为短结构系列,橡胶密封分别安装在左、右阀体上。

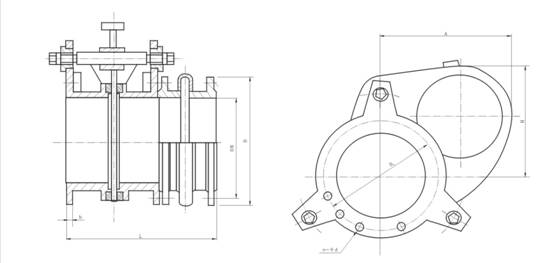

F43X手动扇形盲板阀产品外形图

 http://www.rigao-valve.com/taobataoba.net.img/tp/taobataoba.net.ce08d918de7165bf.jpg

F43X手动扇形盲板阀主要外形连接尺寸

DN

L

D

D1

H

A

b

n-¢d

质量 kg

PN0.05

PN0.15

PN0.25

100

210

210

170

230

202

12

4-18

20

22

25

150

210

265

225

260

270

16

8-18

25

27

30

200

230

320

280

310

350

18

8-18

45

50

55

250

250

375

335

330

400

18

12-18

74

80

88

300

270

440

395

350

450

18

12-23

135

145

160

350

290

490

445

380

500

18

12-23

165

180

195

400

310

540

495

405

550

24

16-23

210

230

250

450

330

595

550

430

600

26

16-23

260

280

300

500

350

645

600

750

680

26

16-23

310

340

375

600

390

755

705

830

840

26

20-26

400

440

458

700

430

860

810

880

1050

28

24-26

510

560

610

800

470

975

920

900

1150

28

24-30

620

680

745

900

470

1075

1020

1000

1300

28

24-30

760

835

915

1000

470

1175

1120

1100

1450

28

28-30

940

1030

1130

1200

510

1375

1320

1300

1550

28

32-30

1150

1300

1400

1400

510

1575

1520

1530

1700

30

36-30

1150

1700

1850

F43X手动扇形盲板阀订货须知:

订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
