YB43X比例式减压阀
详细内容:

YB43X比例式减压阀产品介绍:

● 运用液压原理控制调节,结构简单

● 减压比例准确, 大流量通行

● 既减动压, 也减静压

● 运行平稳无噪音、无震动、消减水锤、保护管网

● 适用于任意角度安装

● 重量轻、体积小、安装维修方便

YB43X比例式减压阀工作原理:

在进口压力P1的作用下,浮动活塞被推开,介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力,也就是在管路有压力的情况下,活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化,阀后静压及动压按比例可减至相应的压力值。

YB43X比例式减压阀零件名称材质

阀体、限位座铸铁、不锈钢、锡青铜

活塞不锈钢、锡青铜、合金铝

胶垫丁青橡胶、三元乙丙

"O"型圈硅橡胶、三元乙丙

YB43X比例式减压阀主要技术性能:

工作压力(MPa)1.01.6

强度试验(MPa)1.52.4

密封试验(MPa)1.11.76

工作温度(℃)≤80、≤150

用途工业、生活给水、空调、采暖及消防系统

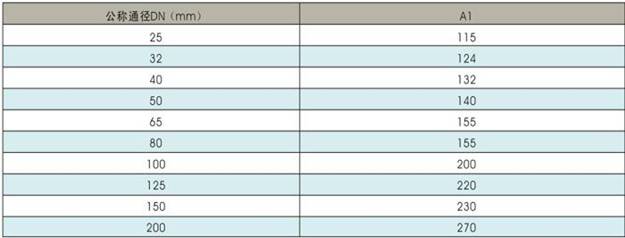

型号 规格 外型尺寸表:

YB43X比例式减压阀结构图纸、尺寸及重量表

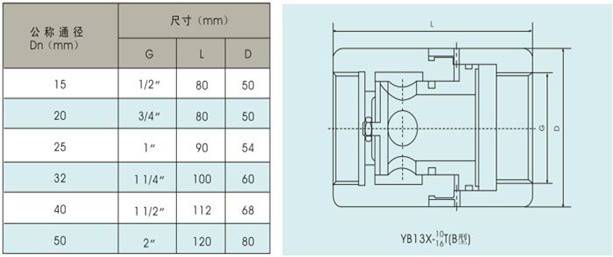

YB13X-10T、YB13X-16T、 YB13X-10B、 YB13X-16B结构图纸及尺寸表如下:

 YB43X、YB13X固定比例式减压阀结构图纸

连接图纸

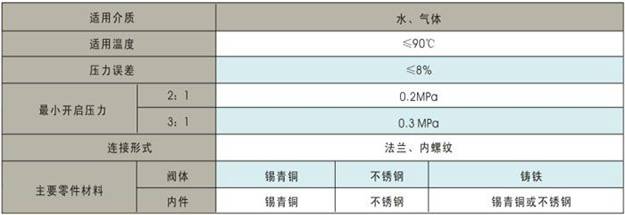

性能参数

注:法兰标准符合国家相关标准要求或按用户要求制造。
