D341W蜗轮型通风蝶阀
详细内容:

产品简介:

D341W蜗轮型通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、石化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。

D341W蜗轮型通风蝶阀产品特点:

圆形百叶式蝶阀与电动电执行机构配套广泛应用于建材、治金、矿山、电力等生产过程,能自动控制或手动控制调节管路中介质流量之用。蝶瓣采用百叶多轴体结构,液体均匀,启闭力均匀,动作灵敏,性能可靠。

D341W蜗轮型通风蝶阀采用标准:

设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 :GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

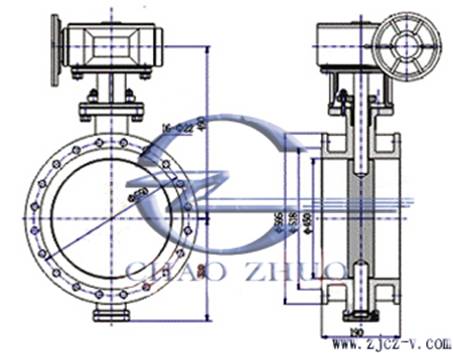

D341W蜗轮型通风蝶阀产品结构图:


D341W蜗轮型通风蝶阀主要技术参数:

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.05

0.25

0.6

试验压力

强度试验

0.075

0.375

0.9

密封试验

≤1%泄漏量

适用介质

煤气、含尘气体、烟道气等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动













     D341W蜗轮型通风蝶阀主要零件材料:

零件名称

材料

阀体

铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板

铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

密封圈

与阀体相同

阀杆

碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料

氟塑料、柔性石墨











     D341W蜗轮型通风蝶阀蝶阀密封材料选用和适用温度:

材料品种

碳素钢

低温碳钢

合金钢

奥氏体不锈钢

铬钼钢

代号

WCB

LCB

WC6或 WC9

C5或or C12

铬Cr-18型e、304、316

12CrMoV

耐最高温度

425℃

345℃

595℃

650℃

600℃

560℃

耐最低温度e

-29℃

-46℃

-29℃

-29℃

-196℃

-40℃

适用工作温度

≤425℃

≤345℃

≤595℃

≤650℃

≤600℃

≤560℃











      D341W蜗轮型通风蝶阀主要接连外形及外尺寸:

D41W-X

0.5

C.P.R系列连接尺寸

2.5

6









公称通径

结构长度> (标准值)

外形尺寸 (参考值)

连接尺寸(标准值)

参考值(kg)

0.05MPa和0.25MPa

0.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

70

215

270

65

140

110

88

4-14

140

110

88

4-14

9

65

21/2

112

80

235

270

65

160

130

108

4-14

160

130

108

4-14

12

80

3

114

95

263

270

65

190

150

124

4-18

190

150

124

4-18

15

100

4

127

105

283

270

65

210

170

144

4-18

210

170

144

4-18

17

125

5

140

120

313

310

65

240

200

174

8-18

240

200

174

8-18

23

150

6

140

132

338

310

65

265

225

199

8-18

265

225

199

8-18

25















公称通径

结构长度 (标准值)

外形尺寸 (参考值)

连接尺寸(标准值)

参考值 (kg)

0.05MPa和0.25MPa

0.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

70

286

125

193

140

110

88

4-18

140

110

88

4-14

14

65

21/2

112

80

306

125

193

160

130

108

4-18

160

130

108

4-14

15

80

3

114

95

334

125

193

190

150

124

4-18

190

150

124

4-18

17

100

4

127

105

354

125

193

210

170

144

4-18

210

170

144

4-18

20

125

5

140

120

384

125

193

240

200

174

8-18

240

200

174

8-18

25

150

6

140

132

409

125

193

265

225

199

8-18

265

225

199

8-18

29

200

8

152

160

593

165

183

320

280

254

8-18

320

280

254

8-18

47

250

10

165

187

650

165

283

375

335

309

12-18

375

335

309

12-18

67

300

12

178

220

715

165

283

440

395

363

12-22

440

395

363

12-22

78

350

14

190

245

814

175

334

490

445

413

12-22

490

445

413

12-22

96

400

16

216

270

863

175

334

540

495

463

16-22

540

495

463

16-22

130

450

18

222

297

918

175

334

595

550

518

16-22

595

550

518

16-22

142

500

20

229

322

1016

210

425

645

600

568

20-22

645

600

568

20-22

191

600

24

267

377

1128

210

425

755

705

667

20-26

755

705

667

20-26

230

700

28

292

430

1233

210

425

860

810

772

24-26

860

810

772

24-26

250

800

32

318

487

1344

210

425

975

920

878

24-30

975

920

878

24-30

320

900

36

330

537

1560

320

620

1075

1020

978

24-30

1075

1020

978

24-30

410

1000

40

410

587

1660

320

620

1175

1120

1078

28-30

1175

1120

1078

28-30

510

1200

48

470

687

1890

320

620

1375

1320

1280

32-30

1405

1340

1295

32-33

720

1400

56

530

760

2670

575

714

1575

1520

1480

36-30

1630

1560

1510

36-36

1270

1600

64

600

895

2810

575

714

1790

1730

1690

40-30

1830

1760

1710

40-36

1730

1800

72

670

995

3020

575

714

1990

1930

1890

44-30

2045

1970

1918

44-39

2750

2000

80

760

1095

3220

656

810

2190

2130

2090

48-30

2265

2180

2125

48-42

3050
