SKD西门子电动执行器
详细内容:

西门子电动液压阀门执行器SKD62 SKD60 SKD32.51 SKD32.50 SKD82.51 SKD82.50

行程 20 mm,扭力1000N.
· SKD32...:工作电压为AC 230 V,三位控制信号
· SKD82...:工作电压为AC 24 V,三位控制信号
· SKD62/60…:工作电压为AC 24 V、DC 0–10 V、4–20 mA 或 0–1000 Ω 阀位信号
· SKD62/60...:可选择流量特性、阀位反馈、行程调校、LED 状态指示、优先控制
· SKD62UA:具有选择动作方向、行程限位控制、可调起始点和行程范围的顺序控制
和附加防冻保护监控信号QAF21…及 QAF61…等功能
· 驱动扭矩达1000 N
· 带或不带弹簧复位功能
· 直接安装在阀门上,无需调节
· 有手动调节和位置指示功能
· 可通过附加辅助开关、电位计、阀杆加热器和行程逆变器来增强功能性
· SKD...U 通过UL 认证

用途

用于西门子二通阀和三通阀VVF...、VVG…、VXF…和 VXG... 系列阀门,驱动行程为
20 mm,应用于暖通空调系统中作为控制阀或安全截止阀。

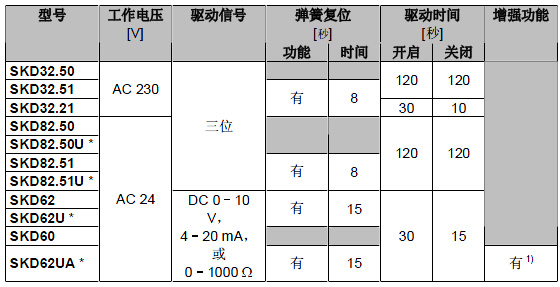

型号概览

技术

开启阀门

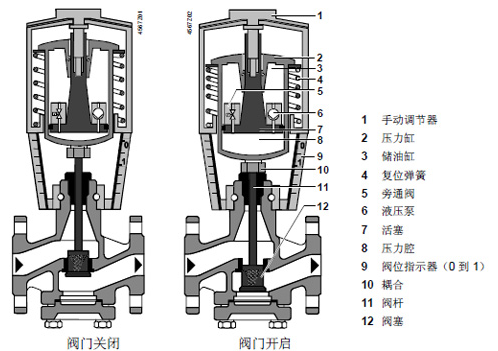

液压泵(6) 推动储油缸(3) 中的液压油到压力腔(8) 中,同时压力缸(2) 向下移动。阀杆收缩(11) 并且阀门开启。同时复位弹簧(4) 收缩。

关闭阀门

旁通阀(5) 打开,允许压力腔中的液压油流回储油缸。收缩的复位弹簧向上推动压力缸。阀杆伸长,阀门关闭。

手动操作模式

顺时针旋转手动调节器(1),压力缸向下动作,阀门开启。同时复位弹簧被压缩。手动操作模式下,信号Y 和Z 可以进一步打开阀门,但是无法到达“0%”行程位置。要保持手动设置位置,须关闭电源或断开控制信号Y 和 Z。红色指示器“MAN”可见。
注意:当长时间将控制器设定为手动操作模式时,建议将执行器的手动调节器调整到适当位置。这样可以保证执行器在此期间保持此位置不变。注意:在控制器调回自动模式后,请勿忘记同时调整执行器的操作模式。

自动模式

逆时针方向旋转手动调节器到终点。压力缸上移到“0%”行程位置。红色标记“MAN”不可见。

弹簧复位功能

SKD32.51、SKD32.21、SKD82.51U 和SKD62… 执行器有弹簧复位功能,断电时可借助开启另一个旁通阀使弹簧复位。弹簧复位使执行器回到“0%”行程位置,关闭阀门,符合DIN 32730 的安全要求。

SKD32…/SKD82…三位控制信号

阀门由一个三位控制信号通过端子Y1 或Y2 来控制,并依靠上述操作原理来产生相应的行程。
· Y1 有电压 阀塞伸出 阀门开启
· Y2 有电压 阀塞收缩 阀门关闭
· Y1 和Y2 均无电压 阀塞/ 阀杆保持原位
