PSL201直行程电动执行器 概述：

PSL201直行程电动执行机构有PSL201、PSL202、PSL204、PSL208、PSL210、PSL312、PSL314、PSL316、PSL320、PSL325几种常用型号。PSL系列电动头最大行程达到100mm，最大推力可达25KN等特点，可广泛适用于直线动作的单座阀、双座阀、套筒阀、三通调节阀和隔膜阀等阀门的开关和调节控制。

 一. PSL201电子式执行器机构特点

1、PSL直行程电动执行机构行程可调，便于与阀门连接。

2、全部电器元件均采用世界名牌产品，质量可靠，使用寿命长。

3、PSL系列执行器的的电器部件布线严谨并与传动部件完全隔离，高构运行可靠性

4、PSL系列执行机构采用柔性盘簧与阀门连接，可避免阀杆与输出轴不同轴给阀门带来的影响，可预置阀门关断力，保证阀门的可靠关断，防止泄漏。

5、PSL电动头结构简单、体积小巧、重量轻，易安装维护；机械零件全部采用CNC加工制作，工艺精湛。

6、PSL电动执行机构为一体化结构设计，位置变送器和伺服放大器做为两个独立部件均可直接装入执行机构内部，直接接受4-20mA控制信号，输出4-20mA或1-5VDC阀位反馈信号，具有自诊断功能，使用和调校十分方便。

7、功能模块式结构设计，通过不同选件的组合，实现从简单到复杂的控制，满足不同应用要求。

8、传动全部采用小齿隙密封齿轮，具有效率高、噪声低、寿命长、稳定可靠、无需再加油。9、有多种运行速度，可满足各种控制系统的要求，以保证系统的快速响应及稳定性。

10、PSL执行器上的驱动电机采用高性能稀土磁性材料制作的高速同步电机，运行平稳。具有体积小、力矩大、抗堵转、控制精度高等优点。

11、可设置分段调节，即由一台PID调节器输出的双时间比例信号控制两台执行机构（4-12mA对应PSL1的全开\全闭，12-20mA对应PSL2的全开\全闭）。

13、阀位反馈元件采用全密封高精度多圈电位器，具有体积小、精度高、死区小、使用寿命长等特点。

 二.PSL电动执行器 结构：

    PSL直行程执行机构主要是由相互隔离的电器控制部分和齿轮传动部分组成。电机作为连接两隔离部分的中间部

件，电机按控制要求输出转矩，通过多极正齿轮传递到梯形丝杆上，丝杆通过杆螺纹变换转矩为推力。此杆螺纹能自

锁，并且将直线行程通过与阀门的适配器传递到阀杆。执行机构出轴带有一个防止转动的止转销，出轴的径向锁定装

置可以作为位置指示器。锁定装置连有一个连杆，连杆随输出轴同步运行，通过与连杆连接的线路板将输出轴位移转

换成电信号，提供给伺服放大器做为比较信号和阀位反馈输出，同时执行机构的行程也可由开关板上的两个主限位开

关来限制，并由两个机械限位档块来调整限定位置。

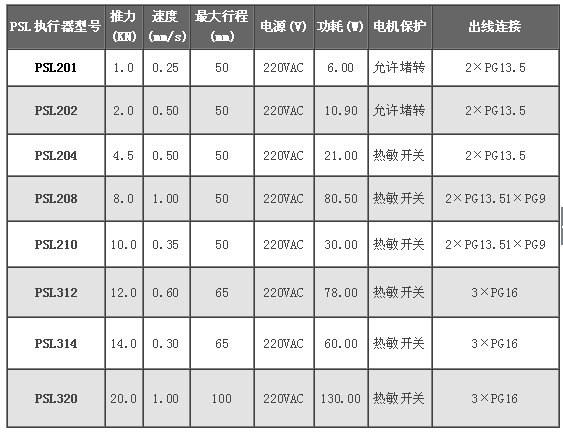

三. PSL直行程电动执行机构技术参数

PSL直行程电动执行机构最大行程达到100mm，最大推力可达到25KN，适合于直线动作的阀门开关和调节控制。

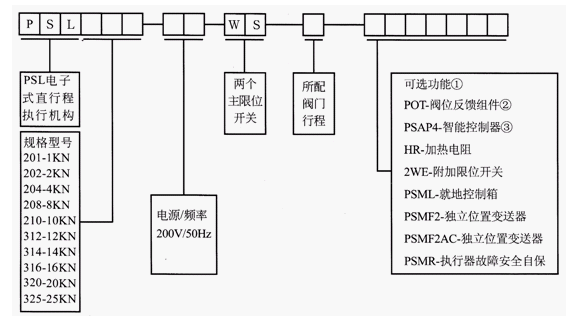

四. PSL直行程电动执行机构选型表

订货型号由以下五部分组成，组成内容如下

备注说明

1、备注①：不选此功能，型号仅用于开关控制。

2、备注②：仅选此功能，输出阀位0-1000Ω电阻信号。

3、备注③：输入4-20mA或1-5V，输出4-20mA，用于调节动作方式，选此功能需同时选择POT功能

五. PSL直行程电动执行机构机械连接

     PSL直行程执行机构设计两个支架和一个连接件与阀门相连。

1、柔性连接

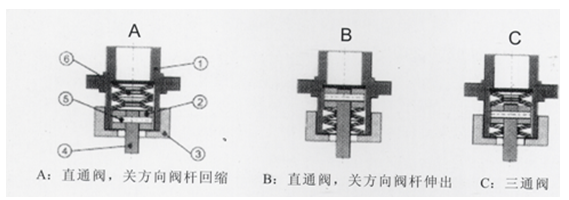

   PSL直行程电动执行机构配备有弹性连接器可以阻尼压力峰值及补偿热膨胀，另外还可以确保由“推力/行程”决定

阀位终端的限位关断，根据阀门的使用情况不同，弹性连接安装如下：

2、PSL直行程执行机构如何与阀门连接

A、连接前准备

    阀门需设计有合适的法兰以满足执行机构改革的连杆连接。PSL电动执行机构与阀门的连接需注意以下几点：

（1）旋松保持螺母并套在阀杆上。

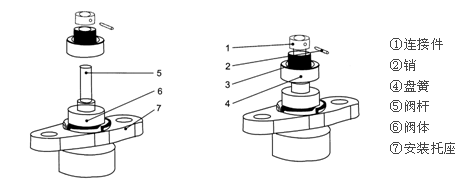

（2）根据上图安装盘簧。

（3）连接件套在阀杆上，通过销孔连接

（4）如果阀杆带螺纹，连接件可以加工成相应内螺纹，为防止安装后旋转，为防止安装后旋转，或者通过销孔连

接或者在保持螺母下方并上双螺母

B、与阀门连接

    PSL电动执行机构可以通过连杆与阀门连接。

（1）首先需要阀杆与执行机构出轴完全正确缩回。

警告：只能用手轮操作执行机构出轴。

（2）执行机构连杆插入阀门安装法兰孔，上紧连杆螺母。

（3）根据阀门情况放置盘簧。

（4）手动执行机构出轴到连接件。

（5）旋转保持螺母到执行机构出轴使连接配合并旋紧。

（6）用特殊板手坚固保持螺母。

 六. PSL直行程执行机构使用须知

为了进行正确的安装和减少客户的维护工作，在此强调以下几点：

1、PSL电动执行机构与阀门连接时先将执行器安装于阀上，再将支架上两个M16（或 M20）螺母带上但不要板紧，然后安装好连接件并用专用板手板紧保持螺母，再手动 该执行器上下运行两遍，使阀杆与执行器输出轴自动找正，保持同轴，然后再拧紧 M16（或M20）螺母。

2、PSL电动执行结构与阀门为柔性连接，如果将连接方法改为刚性连接则会引起

调试的困难及故障的发生，此情况下不在云润企业保修范围之列。

3、PSL执行器与阀门连接完成后，全关时（以下端关上端开为例）铜套外露值

d不得超过额定行程（PSL201和PSL202为5mm,PSL208和PSL210为6mm，PSL312、PSL314、PSL316、PSL320和PSL325为100mm），见右图。
