ZJSN气动薄膜双座调节阀
详细内容:一、ZJSN气动薄膜双座调节阀 概述ZJSN气动薄膜双座调节阀采用双号导向结构,配用多弹簧气动薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;阀体口径范围DN25~400。适用流体温度有-250℃~+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。二、ZJSN气动薄膜双座调节阀 主要零件材料

本体材质为碳钢

本体材质为不锈钢

1

阀体

WCB

LCB

WC9

1

阀体

CF8

CF8M

CF3M

2

阀座

304

304

304

2

阀座

304

316

316L

3

阀芯

304

304

304

3

阀芯

304

316

316L

4

导向套

304

304

304

4

导向套

304

316

316L

5

阀盖

WCB

LCB

WC9

5

阀盖

CF8

CF8M

CF3M

6

阀杆

304

304

304

6

阀杆

304

316

316L

7

填料

PTFE/柔性石墨

7

填料

PTFE/柔性石墨

8

弹簧

65Mn

8

弹簧

65Mn

9

螺母

304

304

304

9

螺母

304

316

316L

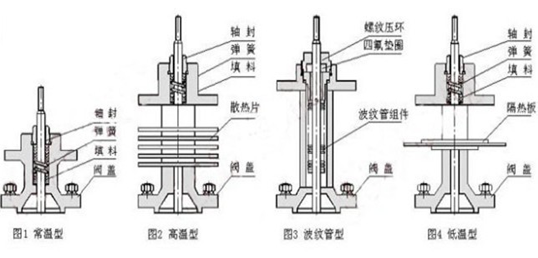

三、ZJSN气动薄膜双座调节阀 阀盖形式

注:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

四、ZJSN气动薄膜双座调节阀 主要技术参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

额定流量
系数KV

直线

7.6

12.1

19.4

30.3

48.3

75.9

121

194

302

484

759

等百分比

6.9

11

17.6

27.5

44

69.3

110

176

275

440

693

执行机构
型号

正作用

ZHA-22

ZHA-23

ZHA-34

ZHA-45

反作用

ZHB-22

ZHB-23

ZHB-34

ZHB-45

额定行程L(mm)

16

25

40

60

膜片有效面积Ae(cm2)

280

400

600

1000

公称压力PN(MPa)

1.6 2.5 4.0 6.4

固有流量特性

直线 等百分比

固有可调比R

50:1

信号范围Pr(KPa)

20-60、20-100、40-200、60-100、80-240

气源压力Ps(MPa)

0.14、0.25、0.28、0.40

五、ZJSN气动薄膜双座调节阀 主要性能指标

序号

项 目

标准型调节阀

散热、低温型调节阀

不带定位器

带定位器

不带定位器

带定位器

1

基本误差<(%)

±5

±1

±15

±4

2

回差<(%)

3

1

10

3

3

死区<(%)

3

0.4

8

1

4

始终点偏差
<(%)

气开

始点

±2.5

±1

±6

±2.5

终点

±5

±15

气关

始点

±5

±15

终点

±2.5

±6

5

±2.5

+2.5

+6

+2.5

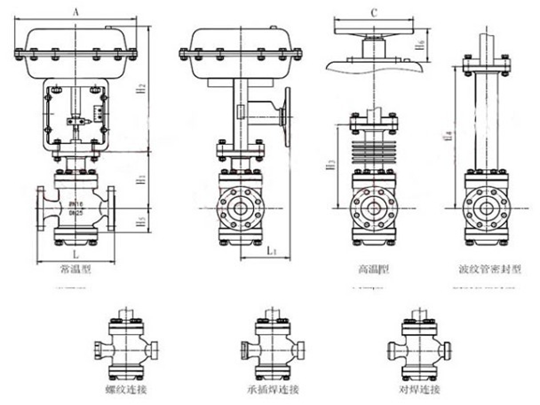

六、ZJSN气动薄膜双座调节阀 外型尺寸



公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

结构长度
(L)

PN16/25

180

185

200

220

250

275

305

350

410

450

550

PN40

185

190

210

230

255

285

310

355

425

460

560

PN64

190

200

220

240

265

295

320

370

400

475

570

H1

155

155

175

180

200

235

250

260

330

350

420

H2

298

298

298

298

298

380

380

380

510

510

510

H3

235

235

247

256

268

364

384

394

465

470

540

H4

365

365

425

420

445

660

680

690

748

740

780

H5

110

117

120

139

144

188

208

220

268

278

320

H6

180

180

180

180

180

236

236

236

310

310

310

A

282

282

282

282

282

360

360

360

470

470

470

C

220

220

220

220

220

270

270

270

320

320

320

L1

289

289

289

289

289

347

347

347

476

476

476

压力等级

GB:1.6、2.5、4.0、6.4MPa ANSI:150、300、600LB JIS:10、20、30K

执行机构

ZHB-22

ZHB-23

ZHB-34

ZHB-45

尊敬的客户:欢迎您访问超卓阀门公司的网站。注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询超卓阀门公司技术部门索取最新数据。咨询电话:0577-57993331  57993332  57993338  图文传真:0577-57993339
