一、AW气动执行机构 产品概述
AW气动活塞式执行器分为双作用式和单作用式(弹簧复位)，两个分体气缸，容易制造大尺寸缸体， 输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬，有很好的抗磨性。气动活塞式执行器所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用 寿命，AW气动活塞式执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。
二、AW气动执行机构 产品图片
|
|
|

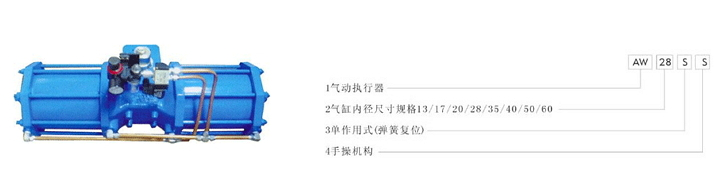

AW气动执行机构 |
三、AW气动执行机构 选型参数
|
型号规格 |
气源压力（ Mpa ） |
|
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|
AW13 |
515 |
620 |
770 |
930 |
1080 |
|
AW17 |
950 |
1270 |
1590 |
1910 |
2230 |
|
AW20 |
2150 |
2870 |
3580 |
4300 |
5020 |
|
AW25 |
3360 |
4480 |
5600 |
6720 |
7850 |
|
Aw28 |
5150 |
6860 |
8580 |
10300 |
12020 |
|
AW35 |
10120 |
13500 |
16870 |
20250 |
23620 |
|
AW40 |
13220 |
17630 |
22040 |
26450 |
30860 |
|
AW50 |
22460 |
29950 |
37440 |
44930 |
52420 |
|
AW60 |
47300 |
63070 |
78840 |
94610 |
110380 |
四、AW气动执行机构 组装图
|
|
|

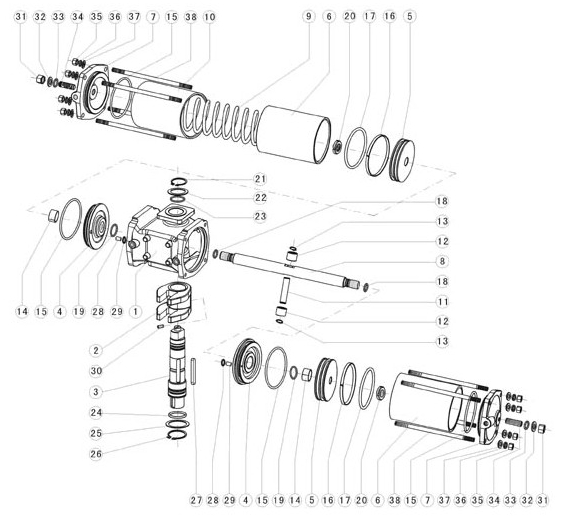

AW气动执行机构_组装图 |
五、AW气动执行机构 零部件
|
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
|
1 |
箱体 |
1 |
11 |
销轴 |
1 |
21 |
弹性挡圈 |
1 |
31 |
锁紧螺母 |
2 |
|
2 |
拔叉 |
1 |
12 |
滚套 |
2 |
22 |
减磨垫圈 |
1 |
32 |
平垫圈 |
2 |
|
3 |
转轴 |
1 |
13 |
弹性挡圈 |
2 |
23 |
O型圈 |
1 |
33 |
O型圈 |
2 |
|
4 |
隔板 |
2 |
14 |
无油轴承 |
2 |
24 |
O型圈 |
1 |
34 |
调节螺钉 |
2 |
|
5 |
活塞 |
2 |
15 |
O型圈 |
2 |
25 |
减磨垫圈 |
1 |
35 |
螺母 |
8 |
|
6 |
缸体 |
2/3 |
16 |
导向环 |
2 |
26 |
弹性挡圈 |
1 |
36 |
弹性垫圈 |
8 |
|
7 |
缸盖 |
2 |
17 |
O型圈 |
2 |
27 |
平键 |
1 |
37 |
平垫圈 |
8 |
|
8 |
活塞杆 |
1 |
18 |
O型圈 |
2 |
28 |
O型圈 |
2 |
38 |
双头螺栓 |
8, |
|
9 |
弹簧 |
1/2/4 |
19 |
O型圈 |
2 |
29 |
定位销 |
2 |
39 |
|
|
|
10 |
弹簧缸 |
1 |
20 |
锁紧螺母 |
2 |
30 |
紧定螺钉 |
1 |
40 |
|
|
六、AW气动执行机构 双作用式配管原理
|
|
|

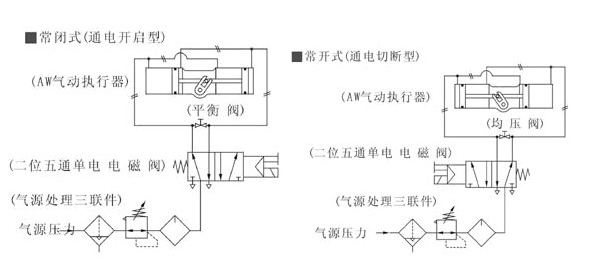

AW气动执行机构_双作用式配管原理 |
七、AW气动执行机构 调节型配管原理
|
|
|

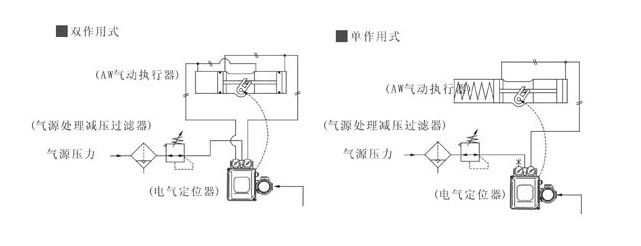

AW气动执行机构_调节型配管原理 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询超卓阀门公司技术部门索取最新据。
|
|
|
|
|
